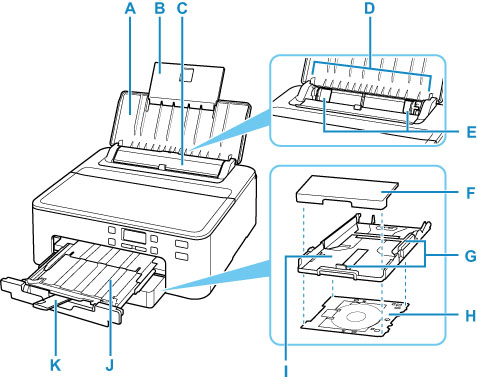

Elölnézet
- A: Papírtámasz
- Nyissa fel a papír hátsó tálcába történő betöltéséhez.
- B: Papírtámasz-hosszabbító
- Húzza ki a papír hátsó tálcába történő betöltéséhez.
- C: Adagolónyílás fedele
-
Megakadályozza, hogy valami az adagolónyílásba essen.
Nyissa fel, tolja a megfelelő helyre a papírvezetőket, majd csukja le a nyomtatás előtt.
- D: Hátsó tálca
-
Ide töltsön be papírt. Kettő vagy annál több megegyező méretű és típusú papírlap helyezhető be egyszerre, melyeket a nyomtató automatikusan egyesével tölt be.
- E: Papírvezetők
- Igazítsa a papírköteg mindkét oldalához.
- F: Kazetta fedele
- Vegye le a papír kazettába történő betöltéséhez.
- G: Papírvezetők
- Igazítsa a papírköteghez a jobb oldalon, a bal oldalon és elöl.
- H: Többcélú tálca
- Nyomtatható lemezre és más hordozókra történő nyomtatáshoz szükséges.
- I: Kazetta
-
Töltsön A4-es, B5-ös, A5-ös vagy Letter méretű normál papírt a kazettába, majd azt tegye be a nyomtatóba.
- J: Papírgyűjtő tálca
-
A készülék ide helyezi a nyomtatott papírt. Nyomtatás előtt húzza ki.
Ha a többcélú tálcát használja a nyomtatáshoz, akkor az üzenet utasításának megfelelően teljesen tolja be a papírgyűjtő tálcát.
- K: Papírkimeneti támasz
- Húzza ki a kiadott papír megtámasztásához.
- L: A többcélú tálca vezetője
- Ide kell tenni a többcélú tálcát.
- M: Kezelőpanel
-
A nyomtató beállításainak módosítására és a nyomtató működtetésére használható.
